一、導言

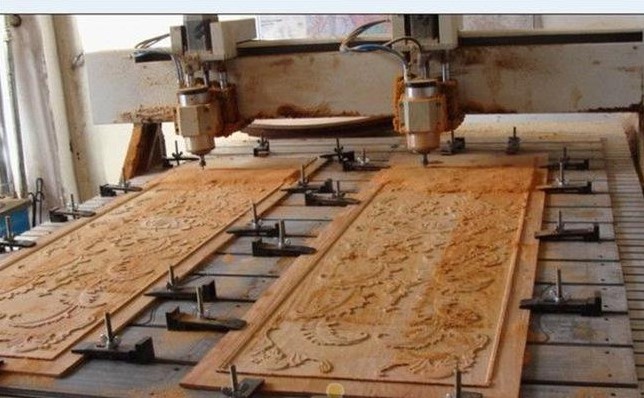

木工雕刻機作為一種機械雕刻機，多用于家具裝飾、樂器行業、木制工藝品行業、大面積板材平面雕刻、實木家具、紅木家具、實木藝術壁畫、密度板免漆門、復合門、櫥柜窗門、床頭柜、屏風雕刻等。木雕包括以下步驟:創意、繪制放大、粗加工、拋光、拋光、著色和上釉。隨著木雕機的出現，雕刻可以從素描到精修自動完成，大大減少了雕刻時間。多頭木雕機可以同時加工多塊木材，大大減少了人工工作量。介紹了SK系列伺服電機在四軸三聯動三維八頭木工雕刻機中的應用。
二、木雕機的原理
木雕機從加工原理上講是一種鉆銑床。工作原理:通過配置在計算機中的專用雕刻軟件進行設計排版，由計算機將設計排版的信息傳送給木雕機的控制器，再由控制器控制各伺服軸的驅動器；同時，木雕機上的高速旋轉機頭對固定在工作臺上的加工材料進行鉆孔和銑削，可以雕刻出電腦設計的各種平面或三維浮雕圖形和文字，實現自動雕刻操作。

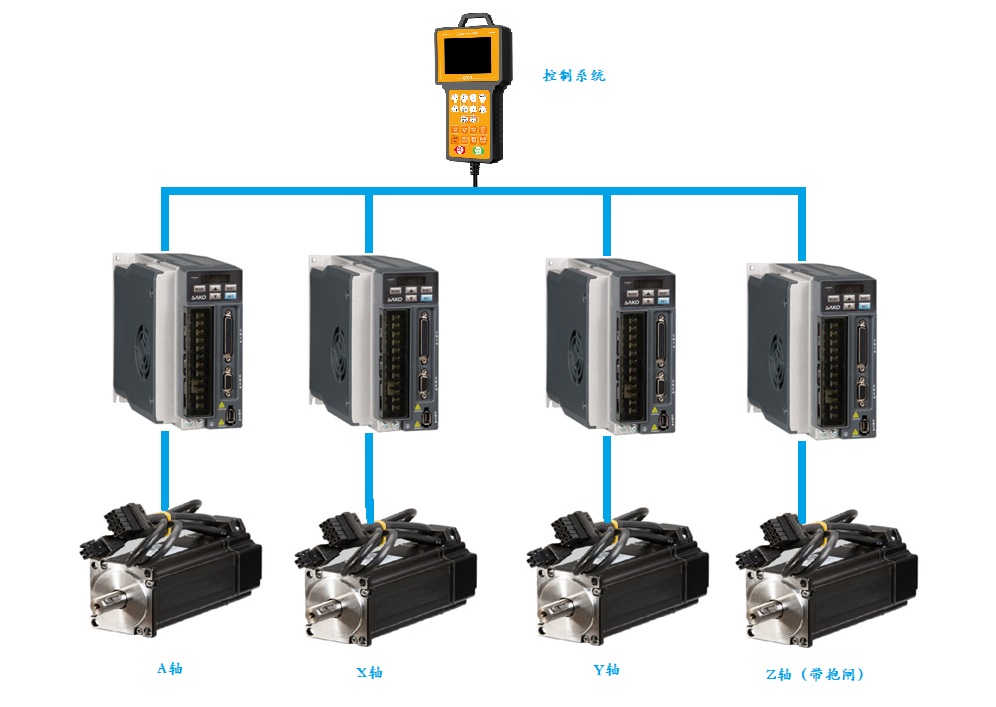

三、電氣框圖
四、各軸功能及調試難點
1.x、y軸:水平、直線運動，電機直接與螺桿連接；
2.z軸:垂直運動，電機與帶抱閘的絲杠直接連接；
3.A軸:八個減速機串聯驅動木材旋轉。一個面加工后，再翻轉到另一個面繼續加工。三維加工可以用其他三個軸來完成。
困難點:
1.電機在加工過程中不應振動；
2.各軸電機響應要快，精度要高，保證加工效果；
3.成品應無毛刺和刀痕。
三科SK系列伺服電機驅動系統具有高速響應快、定位準確、整定時間短、運行穩定等優點。整機高速加工時基本無振動，加工后無毛刺、刀痕。雕刻造型清晰準確，或得了了眾多木雕機用戶的一致好評。
