序
配料機廣泛應用于水泥、采礦、冶金和農產品加工行業。在其生產過程中，對粉體的輸送、流量和粉體成分的稱量要求嚴格，否則會嚴重影響產品質量的穩定性。因此，一種能夠?qū)崿F(xiàn)高精度自動配料的控制系統對工業企業的生產具有重要意義。原有的配料系統往往采用模擬電路來控制轉差調速電機的速度。由于轉差調速電機的調速方式特性差，低速時效率低，現場外部工作環境非常惡劣，有大量的工藝粉塵，容易進入轉差電機，造成磨損、卡澀等現象，導致工作故障多，維修麻煩，影響正常生產。
摘要:本文介紹了一種配料系統的控制方案，所采用變頻器的由杭州三科生產SKI600系列產品，驅動異步電機調速，從而提高配料精度和設備運行穩定性。
一、流程介紹。

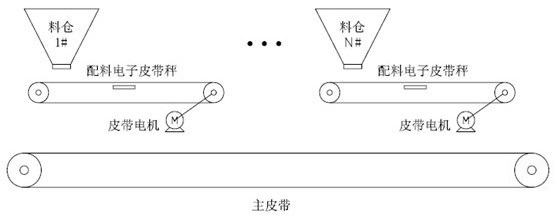

皮帶秤自動配料系統在企業中很常見。其結構形式是最基本、應用最廣泛的皮帶配料系統，其主要組成如下所示。
主要工作過程是:料倉打開后，物料落到相應的皮帶上，皮帶電機帶動皮帶旋轉，使物料不斷被拉出，皮帶電機的轉速?zèng)Q定了物料的流量。每條皮帶下面都有一個自動稱重皮帶秤，通過它可以對下料的卸料量和累計量等數據進行稱重。所有皮帶下方是一條主輸送帶，其主要功能是將混合好的原料送到下方的容器中。
二、系統方案。
根據配料機的現場控制和工藝要求，利用上位機、SKI600和現場儀表等智能化程度高、處理速度快的設備，設計了以下系統控制方案，其主要組成如下所示:

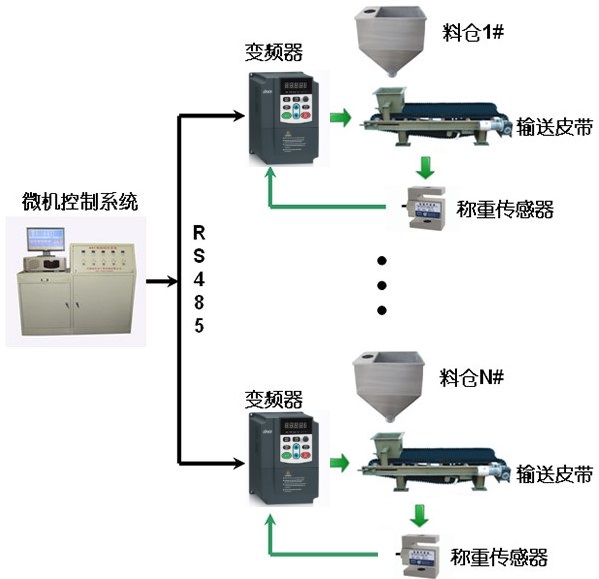

系統控制圖
系統所需的各種物料的流量由上位機(微機控制系統)給出，通過RS485網絡傳輸至SKI600中；
每種材料的瞬時流量由稱重傳感器測量，然后反饋至SKI600；
SKI600內部軟件集成了針對皮帶秤和螺旋秤優化的PID流量控制和配料計量算法。

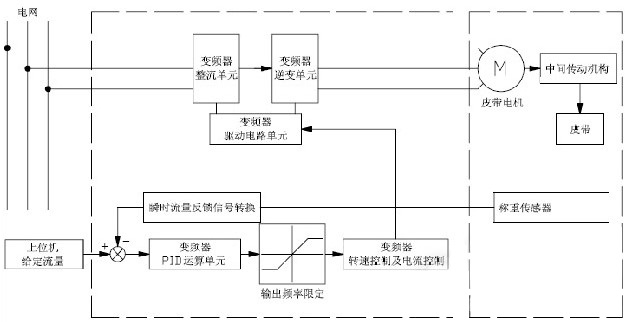

通過流量設定和反饋，調節輸出頻率來控制輸送帶的轉速，自動實現送料過程的精確控制和總送料量的精確測量。SKI600流量PID的閉環調節結構如下。
三、方案特點。
SKI600可通過通訊信號與上位機進行信息交換，便于對配料現場進行實時監控。該系統自動化程度高，節省人力，提高生產效率。
它具有各種保護和報警功能，如物料堵塞、物料短缺檢測和設備故障等。系統穩定性高，便于操作人員快速排除故障，減少設備維護工作量；該系統配料精度高，流量控制精度小于1%，測量累計誤差小于3%，有效提高了產品質量。可選擇螺桿配料模式和皮帶配料模式，以滿足不同配料機的控制要求。
四、方案接線和參數設置:

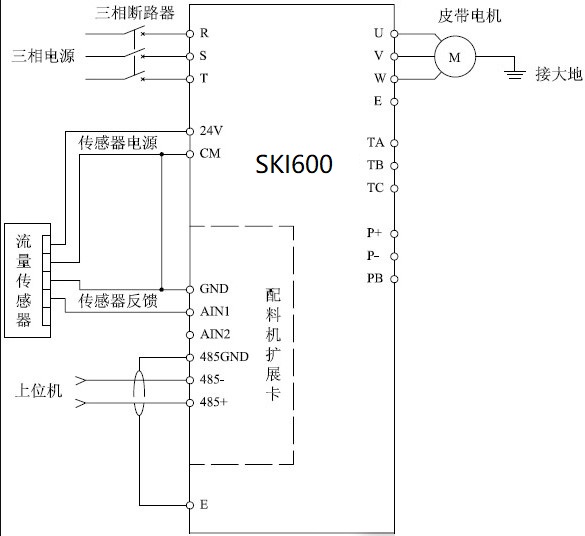

系統的接線原理如下所示。

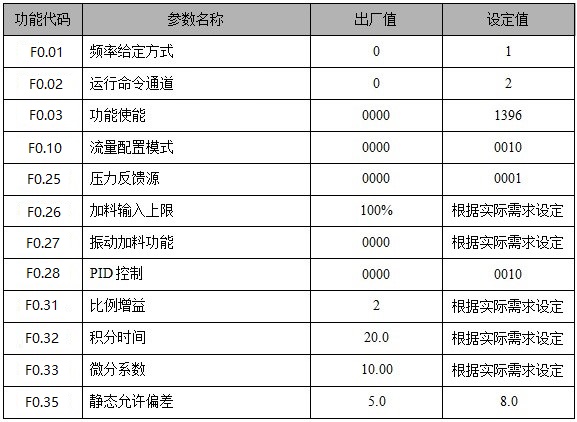

主要設置參數:
五、結束語
本文介紹了一種基于三科SKI600系列配料機變頻器的配料機的控制系統方案。該方案自動化程度高，配料流量控制準確，滿足了設備運行的惡劣環境，有效提高了產品質量和生產效率，設備運行穩定。目前已成功應用于多個配料機控制系統。
