一.導言：

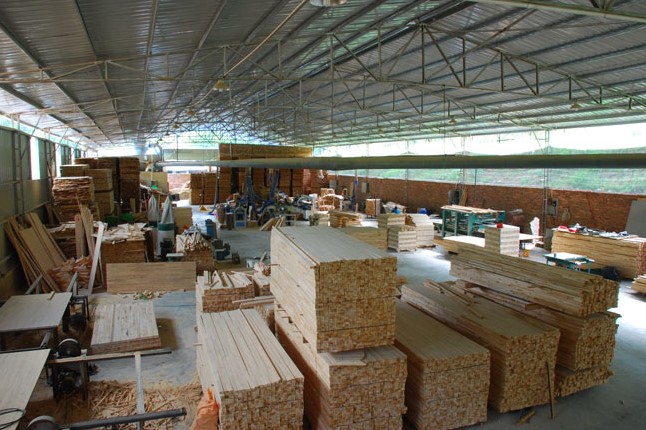

木材加工設備，主要包括剝皮機、成型機、木工旋切機、自動疊板機，等。用單板機將原木剝離，再用成型機將彎曲的原木變成圓木，然后在木工旋切機上紡成木板，按照設定的長度切割后，通過選料留下廢舊木板，加工好的木板通過疊板機，自動折疊。
二、疊板機的工作原理:
疊板機的主要系統如下:
描述:
1.電機通過皮帶與減速器連接，減速器的輸出通過鏈輪與傳動輪A、B連接，鏈輪與皮帶輪固定。鏈輪移動時，滑輪左右滑動，將傳送帶上的木板折疊起來；
2.當傳送帶上的接近開關(未顯示)感應到有木板時，電機開始工作；
3.滑輪向左移動時，接近開關A感應到信號，給出停機命令，需要停機后仍在接近開關A的感應范圍內；
4.當傳送帶上的接近開關再次感應到木板時，電機開始反轉并從左向右移動。當接近開關B感應到信號時，停止，停止后仍在接近開關B的感應范圍內。
三、SKI780簡介。
SKI780是專為低功耗應用而設計，不僅體積小、操作簡單，還具有開環矢量控制模式、可選V/f控制模式，以及多種頻率設置模式，包括數字設置、模擬輸入、脈沖輸入、終端控制、PID控制、簡易PLC控制和通訊控制。
四.SKI780的應用:
1.SKI780接線圖:
2.SKI780的運行指令由單板PLC給出，決定正轉和反轉。頻率由面板電位器給出；
3.關鍵控制點:
1)配合電機，使滑輪向左滑動。接近開關a感應到后，必須在感應鐵板a的范圍內，要求快速減速。
2)在快速減速過程中，無法報故障，這種情況以前在客戶使用過程中經常發生，影響生產。
3)SKI780輕載變頻器具有智能快速減速功能，可以完美解決客戶要求快速停機不報警的問題，疊板精度控制在2mm以內。
