一、通用電氣介紹

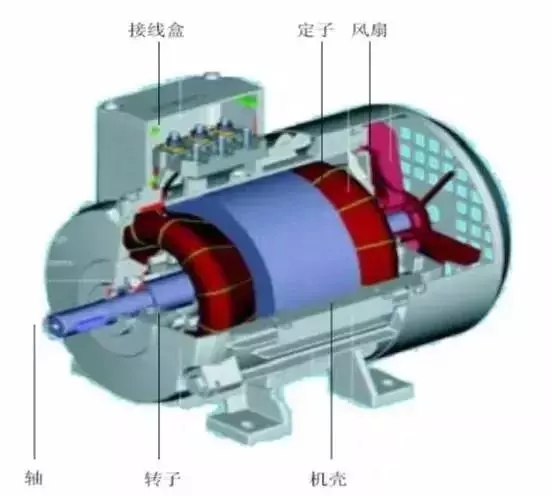

三相鼠籠式交流電機是感應電機中常見的一種，其構造及特性如下：

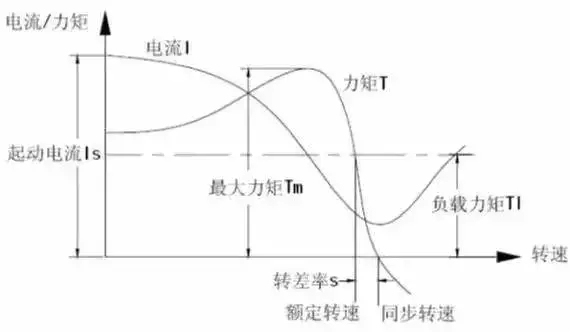

電機的特性
二、變頻器原理與構成
變頻器是能夠簡單、自由地改變交流電機轉速的一種控制裝置。改變交流電機轉速的方法如下。
變頻器是通過改變交流電機電源頻率實現(xiàn)調速的：
1、變流器(整流器)

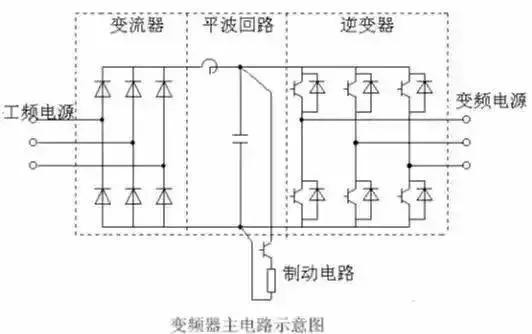

大量使用的是二極管橋整流器，如圖1 所示，它把工頻電源變換為直流電源。也可用兩組晶體管變流器構成可逆變流器，由于其功率方向可逆，可以進行再生運轉。
2、平波回路
在整流器整流后的直流電壓中，含有電源6 倍頻率的脈動電壓，此外逆變器產(chǎn)生的脈動電流也使直流電壓變動。為了抑制電壓波動，采用電感和電容吸收脈動電壓(電流)。裝置容量小時，如果電源和主電路構成器件有余量，可以省去電感，采用簡單的平波回路。
3、逆變器
同整流器相反，逆變器是將直流功率變換為所要求頻率的交流功率，以所確定的時間使6 個開關器件導通、關斷就可以得到3 相交流輸出。
4、制動回路
異步電動機在再生制動區(qū)域使用時(轉差率為負)，再生能量存于平波回路電容器中，使直流電壓升高。一般說來，由機械系統(tǒng)(含電動機)慣量積累的能量比電容能儲存的能量大，需要快速制動時，可用可逆變流器向電源反饋或設置制動回路(開關和電阻)把再生功率消耗掉，以免直流電路電壓上升。
三、變頻器的應用目的及用途

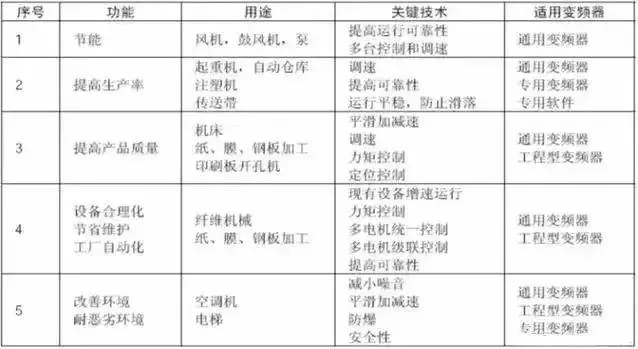

變頻器和交流電機構成的可調速傳動稱為變頻器傳動，其功能用途如下。其中可能互為關連，實際上無明確分類
