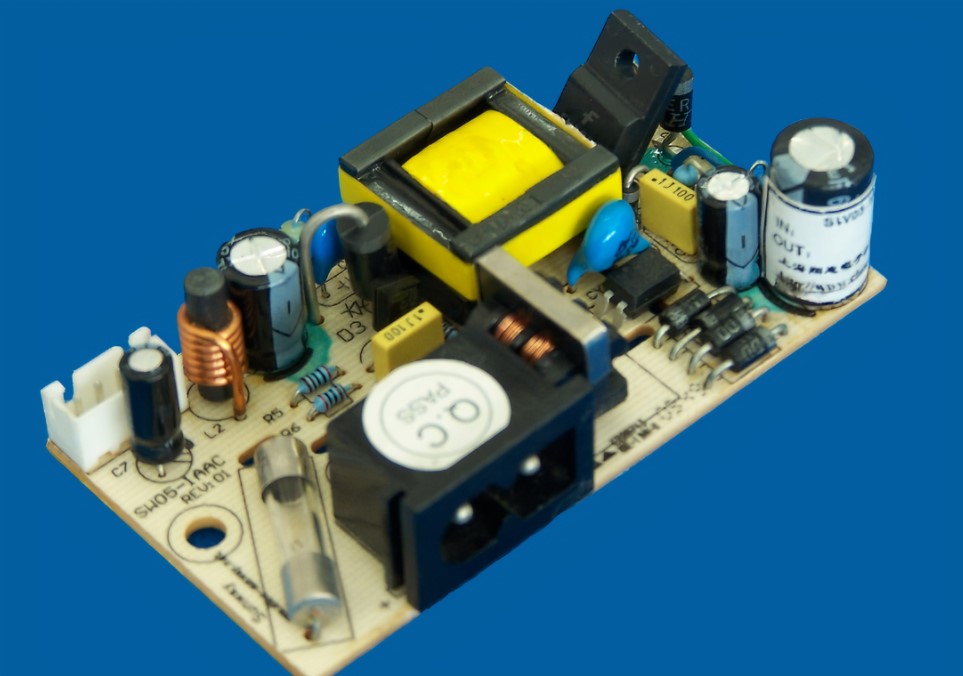

開關電源（Switch Mode Power Supply，簡稱SMPS）由于負載短路，自身振蕩電路失效，保護電路失控，開關管基極得不到開關脈沖而停止工作，導致SMPS故障定位困難。維修困難，方法不當會使故障擴大，甚至出現燒壞開關管的現象。所以筆者認為SMPS的檢查應該是隔離電路，逐級檢查定位故障。
獨立供電，解除保護，排除負載引起的故障SMPS與線性穩壓電源不同，空載情況下開關管易斷。因此，當SMPS因獨立維護而損壞時，#當負載和保護回路全部斷開時，#必須在主負載電源組的電源上取一個假負載。根據電源和實驗條件，可選用白熾燈或烙鐵芯進行假負載的選擇。有人撰文指出，白熾燈的假負載由于冷阻低，啟動電流大，容易造成開關管損壞，缺乏實驗和理論的支持。實驗和理論證明SMPS穩壓范圍寬，開關管不會損壞。而且白熾燈的亮暗有指示器的作用，值得推廣。如果接通假負載后電源能正常工作，適當改變負載大小或輸入電壓，電源能有穩定的輸出，則可判斷電源狀態良好，故障在負載；另一方面，故障排除的第二步是在電源中進行的。
獨立振蕩電路，排除穩壓電路模塊引起的故障。目前SMPS還沒有解決“熱底”問題，大量并聯光耦控制穩壓型SMPS。當懷疑穩壓電路有問題SMPS停止工作時，可以斷開光耦#的熱接地端的兩個控制管腳，在原管腳連接一個10k的可變電阻，使振蕩電路獨立。消除穩壓電路對開關電路的影響，但應采用低壓供電的安全方式，即通過自耦變壓器將電源降至70v左右進行維護。這種維修方法可以完全避免因電路存在隱患而導致元器件再次損壞的現象。當SMPS能正常啟動并有電壓輸出時，可以排除振蕩電路故障的可能性。故障出在穩壓電路。大多數問題與光耦合器損壞引起的問題相比較。如果沒有電壓，大部分損壞會導致光耦同時損壞。
逐步恢復保護電路，檢查保護電路模塊引起的故障SMPS引入過流保護、過壓保護、欠壓保護、過熱保護。
在安全保護SMPS本身的同時，也避免了SMPS故障對其他動作電路的損壞。過流保護電路的大部分過流采樣點都在主振蕩功率管的發射極電位。根據交流整流濾波后的電壓或主要負載的供電電壓，用齊納二極管穩壓管對過壓保護電路的采樣點進行采樣判別。
短路保護電路的采樣點一般是通過二極管對穩壓電源輸出的低壓組功率進行判別采樣，在某些器件使用的電源內部設置一個“鎖存電路”。這個“鎖存電路”實際上是一個保護執行電路，它根據各個采樣點傳來的信號來停止電路。在保證振蕩電路和穩壓電路故障排除和正常工作后，在保護啟動前增加一個保護，可以判斷是哪個保護電路引入了電源故障。
