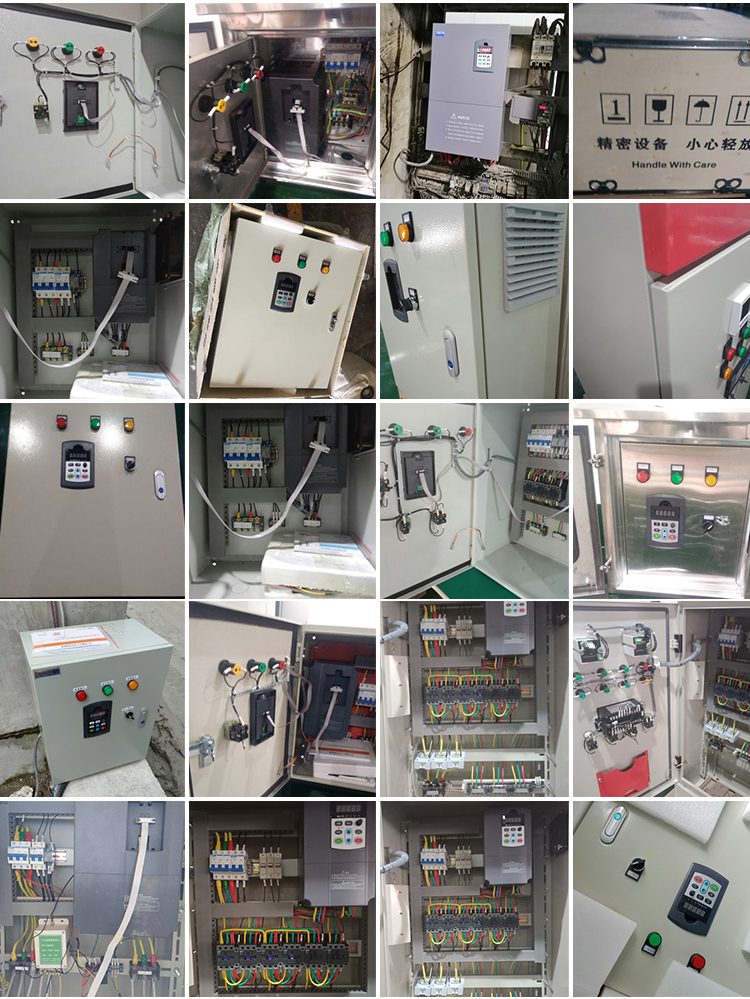

PLC變頻控制柜是指能夠控制電機和開關的完整控制柜和電控柜。PLC控制柜具有過載、短路、斷相保護等保護功能。
PLC控制柜能夠自動化控制設備的自動化和過程，擁有完備的網絡信號的傳輸功能，而且具備了性能穩定、擴展性多樣化、抗干擾等優點，是現代工業控制領域的核心和靈魂。可根據用戶需求設計 PLC控制柜、變頻器柜，并與人機界面觸摸屏相配合，達到操作簡單、快捷的目標。同時該設備還可以用集散控制系統總線主機的modbus、profibus等通信協議傳輸數據；工控機、以太網等。
1、保證電控柜內所有設備接地良好，并用短地線和粗線將其連接到公用接地點或母排。與變頻器相連的任何控制設備(如 plc)都必須與其共地，并且必須用短而粗的導線接地。由于高頻下的阻抗較低，所以采用了平面導體(如金屬網)。
2、電控柜低壓單元、繼電器、接觸器均采用熔斷器進行保護；當變頻器與電動機之間的連線超過100米，變頻器容量大于600 kw/a，或供電電源容量大于變頻器容量的10倍以上時，建議加用輸入輸出電抗器。
3、確定電控柜內的接觸器均有滅弧功能，交流接觸器采用r-c抑制器，直流接觸器采用“飛輪”二極管，裝入線圈。還可以使用壓敏電阻抑制器也十分有效。
4、若該裝置運行在噪聲敏感環境中，可用 emc濾波來減少輻射干擾。為達到此效果，要保證濾光片和安裝板之間有好的接觸。
5、如果設備運行在一個對噪聲敏感的環境中，可以采用emc濾波器減小輻擾。同時為了達到的效果，確保濾波器與安裝板之間應有良好的接觸。
6、為有效地抑制電磁波的輻射和傳導，變頻器的電機電纜必須采用屏蔽電纜，屏蔽電導至少為每相導線芯的十分之一。
7、電控柜應分別設置零線排組和保護地線排組。地線和導電線必須與橫梁連接(銅排與銅排連接)。他們必須靠近電纜壓蓋正對的地方。對地排組還需要額外的電纜與保護電路(地排)相連。防護總線用來確保個別電纜的防護連接可靠，它通過橫梁實現大面積金屬與金屬的連接。
8、裝有顯示器的操作臺不能與電纜和帶線圈的設備一起安裝，例如，電力線、接觸器、繼電器、螺線管、閥門、變壓器等，因?yàn)樗鼈儠?huì)產生強烈的磁場，從而影響儀器測量精度。
9、電力設備(變壓器、驅動設備、負荷電源等)和控制設備(繼電器控制設備、可編程控制器等)必須分別安裝。但不適合功率器件和控制器件設計為一體的產品，應采用低電阻的變頻器外殼和濾波器電柜，以減少高頻瞬間電流的沖擊。最好是把模塊裝在一塊導電良好的黑色金屬板上，把金屬板裝在一個大的金屬臺面上。
10、電控柜的設計應注意 emc的分區原則，將不同的設備劃分為不同的分區。各地區對發射噪聲和抗干擾性的要求不同?？臻g內的金屬外殼或機柜內部的接地隔離板進行隔離。并考慮到發熱量，電控柜風道應設計合理，排風通暢，避免在柜體內部產生渦流，在固定位置積塵。風機一般安裝在出風口附近，進風風機安裝在下部，出風風機安裝在柜體上部。
上述變頻柜相關資料由杭州三科變頻器工程部工程師提供。
