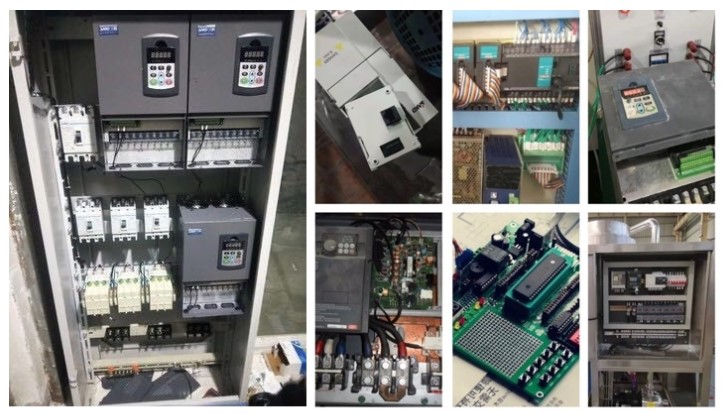

PLC控制柜是為滿足現場使用條件和電力系統要求而設計制造的新一代多功能節能產品。適用于油田采油的主要電氣設備，如水泵、風機電機等。以下是當前使用的控制柜的特性和相關面板功能的概述。讓我們看一看。
它采用優化的空間矢量脈寬調制控制，輸出電流諧波少，運行穩定，效率高。變頻器采用新一代電源模塊，可靠性高，功能多樣。瞬時輸出電壓的自動調節。即使輸入功率大幅波動，輸出電壓也基本保持不變。操作面板上的LCD字母、圖形顯示可隨時設置為中文或英文。人機界面直觀，易于操作。該系統具有完善的保護功能，能在短路、過流、過載、過壓等情況下對——PLC控制柜進行實時保護。有各種控制輸入信號，用戶可以隨意選擇。故障保護后自動啟動，減少手動操作次數(根據實際需要單獨訂購時注意該功能)。具有變頻和工頻雙環切換，可自由切換。改造后的設備不需要太多的改動，因此可以節約能源。
可編程控制器PLC控制柜面板功能
1.電源開關和保護變頻控制柜配有一個低壓MCCB連接到電源線上，它不僅可以完成和斷開電路，還可以保護電路和VFD進行短路和過載保護。維修時可以切斷電源。
2.標準時間藝術和控制功能。設定面板前門上的變頻器啟動按鈕。變頻器運行控制的變頻器停止按鈕。易于現場操作。
3.頻率(速度)調節:通過調節前面板上的設定頻率和電位器，可以方便快捷地調節手動輸出頻率ly。控制電機速度。
4.儀器顯示在儀表板的前門上。安裝電壓表、電流表、頻率表和各種指示器。如功率指示、報警指示、運行指示、工作頻率、變頻器輸入電壓、變頻器輸出電流、變頻器輸出頻率、不同工況的監控等。
5.切換待機工作頻率。用戶可以選擇帶備用工作頻率開關的變頻器柜。當變頻器出現故障時。電機可以根據自動控制電路切換到工頻電源。(當起動裝置的工作頻率大于15kW時，可選擇手動/自動模式。該功能可通過軟啟動器實現)。
6.多種控制功能。根據系統的工作情況來控制。它可以在面板的前門上設置各種控制按鈕和指示燈。如前進、后退、電機增速、電機減速、點動前進、點動后退、手動/自動、急停、變頻/工頻、可編程控制器控制、觸摸屏等。
7.根據運行工況的需要，可以安裝交流輸入電抗器、輸出電抗器、DC電抗器、電磁干擾濾波器、制動裝置、制動電阻、接觸器、中間繼電器、熱繼電器、可編程控制器、人機界面、電表、冷卻風扇等。在控制柜里。
8.安全防護。將變頻器安裝在變頻柜內，既可以減少環境污染，也能夠減少觸電危險，保護效果更好。
