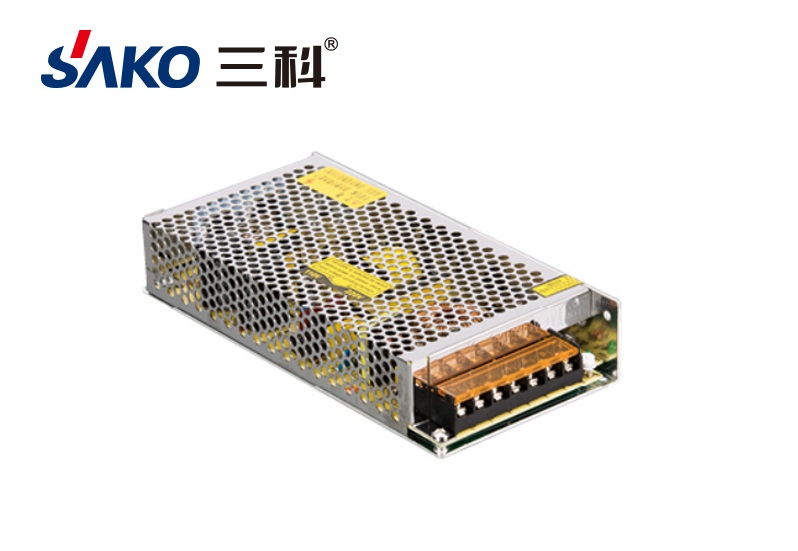

開關電源是電壓電路變換，主要工作內容是將電壓轉換為電子產品所需的工作電壓。 另一方面，開關電源的核心是開關晶體管，開關晶體管的動作狀態是“導通”還是“截止”，因此稱為開關電源。 開關電源實質上是振蕩電路。
一般來說，我們接觸的電源電壓大部分是220v或380v，而現代電子產品的電源電壓一般低于220v。開關電源是電壓轉換電路，主要工作內容是將電壓轉換成工作電壓所需的電子產品。開關電源的核心是開關晶體管，因?yàn)殚_關晶體管的工作狀態是開放或關閉的，所以稱為開關電源。開關電源本質上是一種振蕩電路。
最常見的開關電源是由UC3844構成的反激式開關電源。其主要部件有功率振蕩芯片UC3844、開關管和變壓器。
1.電源振蕩芯片UC3844
由于3844集成了一個2頻率觸發器，輸出頻率僅為4引腳振蕩頻率的一半，最大輸出占空比為50%。
引腳說明：1腳為誤差放大器輸出端，2腳為誤差放大器輸入反相端，用來調整開關電源輸出電壓。1腳和2腳之間由外圍電路接入R、C串并聯負反饋網絡以決定放大器的帶寬頻率特性和放大倍數。2腳電壓是由二次側18V電壓經電阻分壓之后取一電壓，與誤差放大器的同相端內置的2.5V相比較。當2腳電壓高于2.5V時，誤差放大器輸出一個反相較高的電壓，改變6腳的PWM波形，使負載電壓維持一個低于正常值的電壓，從而達到降低二次側輸出電壓維持2腳在2.5V的目的。反之亦然。
3腳為電流檢測比較短，3腳電壓超過1V時，PWM鎖存器封搖滾樂輸出脈沖，對電路發揮過流保護功能。 使開關管導通的電流經由在與源極連接的采樣電阻器R12中流動的電容濾波器送往第三腿。 由于開關管IRFPF50的最大電流6.7A，動作允許最大電流經過2A、0.5Ω的電阻，電壓以1V傳送到3腳。 比較常見的例如K2225最大電流2A，生物電流最大為0.6A，根據校正運算，在所連接的采樣電阻為1.5歐姆時，可以實現三腳架上所需的1V的電壓。 正常狀態下的三腳電壓是小于1V的電壓。
4腳為振蕩器定時元件接入端，就好比CPU的晶振。8腳為基準電源輸出端，向外提供+5V穩定性良好的基準電壓。4腳周邊構成的RC振蕩電路電源大多采用8腳，振蕩頻率可以通過公式F=1.72/(R·C)。上圖中R=1K歐姆，C=4700PF，振蕩頻率為366khz，振蕩器的最大振蕩頻率為500khz。一般開關電源中振蕩頻率為50KHZ左右。有時維修聽到開關電源發出刺耳的聲音時，就有可能是振蕩電路損壞，由于人耳能聽到的最高頻率是20KHZ，當電容C老化導致振蕩頻率低于20KHZ時就會出現這種情況。
5腳和7腳是供電GND和VCC端子，UC3844具有16V起振電壓和10V欠壓鎖定電壓，不同于UC3843的8.5V起振電壓和7.6V的欠壓鎖定電壓。UC3844正常工作電壓在10~17Ｖ之間。
6腳為PWM波形輸出腳，驅動開關管的開、合，UC3844最大輸出電流可達1A。
2.開關管
經常使用K1317和K2225場效應晶體管。以k1317為例，耐壓為1200v，最大電流為2.5a，由于反向二極管連接在漏極和源電極之間，二極管的正反向電阻特性可作為判斷的依據。還有一種方法，在G、S間接正向8V電源，此時測量開關管正向?qū)ǎ珼、S之間電阻很小，把8V電源反轉S接正，G接負極時，開關管反向截止，D、S之間呈現高阻態，說明管子正常。
還有一些使用雙極型晶體管如BU508A，由于發射極和集電極之間沒有二極管，只能通過外加正反向電壓判斷。
3.變壓器
變壓器出現故障最容易判斷，也最難判斷。變壓器損傷分為兩種，一種是匝間短路，即兩個繞組之間的直接連接，二是繞組斷路。因變壓器二次側繞組比較多，需分清各繞組間的關系才能準確判斷。
以上就是三科變頻器為大家整理的開關電源知識，希望可以幫助大家了解開關電源帶來一定的幫助。
